CBF-E(F)系列齒輪油泵
CBF-E(F)系列中高壓齒輪泵，是液壓系統中的動力元件。它采用了高強度鋁合金殼體、承載能力高的DU軸承及浮動側板等結構、具有壓力高、轉速范圍寬、結構簡單、重量輕、工作可靠、使用壽命長等特點。廣泛適用于工程機械、礦山機械和起重運輸機械等液壓系統中。
一:型號說明
CB －＊ ３ ＊＊－＊ ＊ ＊ ＊
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 產品代號 CBF
② 壓力等級 E:16MPa F:20MPa
③ 齒輪模數 3
④ 公稱排量 (mL/r)
⑤ 安裝形式 A: 菱形法蘭 C: 矩形法蘭 T: 特殊法蘭
⑥ 油口形式 F: 法蘭聯接 L: 螺紋聯接
⑦ 軸伸形式 P: 平鍵 H: 矩形花鍵 Z: 半圓鍵 B: 扁口鍵
⑧ 旋 向 L: 左旋 （逆時針） R:右旋 （順時針）（省略）
二:外形圖

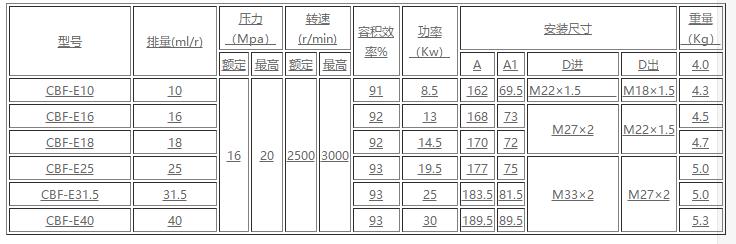

三:性能參數
